Zelftappende draadinzetstukken in staal Roestvrij en koolstofstaal
Zelftappende draadinzetstukken van staalroest en koolstofstaal worden in voorgevormde of voorgeboorde gaten geschroefd en snijden hun eigen schroefdraad in de muur voor permanente installatie. Elimineert de tijd en kosten van tikken. Biedt een sterke slijtage- en trillingsbestendige draad. De stalen inserts zijn gehard met een zink en heldere chromaatafwerking. Roestvast zijn van het type 303. Kan worden geïnstalleerd met handgereedschap. De vermelde gatmaat is alleen ter referentie. Optimale gatgrootte te bepalen door middel van experimenten. Voor verzonken montage is een verzinking van 60 graden vereist. Voor gebruik in aluminium, aluminiumlegering, magnesium en zacht staal.
Het is geschikt voor installatie in de volgende materialen:
- Lichte legeringen
- Gietijzer, messing, bronzen NF-metalen
- Kunststoffen, laminaten
- Hardhout
Materiaal en afwerking:
-Roestvrij staal 303, gepassiveerd
- Koolstofstaal, verzinkt, geel gechromateerd
Andere materialen, ontwerpen en afwerkingen op aanvraag :
-Messing
- Koolstofstaal , verzinkt, blauw gepassiveerd
- Koolstofstaal , verzinkt / vernikkeld, transparant gepassiveerd
Technische parameters :
Afmetingen in mm
Metrische reeks | |||||||
Carbon Steel Part No. | Roestvrij staal onderdeel nr. | Interne draad | Externe draad | Lengte | Richtwaarden voor ontvangen diameter van de opening | Minimale boorgatdiepte voor blinde gaten | |
Koolstofstaal (1215) | SUS303 | EEN | E | P | B | L | T |
307030001 | 307030002 | M3 | 5 | 0.6 | 4 | 4.7 tot 4.8 | 6 |
308030001 | 308030002 | M3 | 5 | 0.6 | 6 | 4.7 tot 4.8 | 8 |
307035001 | 307035002 | M3.5 | 6 | 0.8 | 5 | 5,6 tot 5,7 | 7 |
308035001 | 308035002 | M3.5 | 6 | 0.8 | 8 | 5,6 tot 5,7 | 10 |
307040001 | 307040002 | M4 | 6.5 | 0.8 | 6 | 6.1 tot 6.2 | 8 |
308040001 | 308040002 | M4 | 6.5 | 0.8 | 8 | 6.1 tot 6.2 | 10 |
307050001 | 307050002 | M5 | 8 | 1 | 7 | 7.6 tot 7.7 | 9 |
308050001 | 308050002 | M5 | 8 | 1 | 10 | 7.6 tot 7.7 | 13 |
307060001 | 307060002 | M6 | 10 | 1.25 | 8 | 9,5 tot 9,6 | 10 |
308060001 | 308060002 | M6 | 10 | 1.25 | 12 | 9,5 tot 9,6 | 15 |
307080001 | 307080002 | M8 | 12 | 1.5 | 9 | 11.3 tot 11.5 | 11 |
308080001 | 308080002 | M8 | 12 | 1.5 | 14 | 11.3 tot 11.5 | 17 |
307100001 | 307100002 | M10 | 14 | 1.5 | 10 | 13.3 tot 13.5 | 13 |
308100001 | 308100002 | M10 | 14 | 1.5 | 18 | 13.3 tot 13.5 | 22 |
307120001 | 307120002 | M12 | 16 | 1.75 | 12 | 15.2 tot 15.4 | 15 |
308120001 | 308120002 | M12 | 16 | 1.75 | 22 | 15.2 tot 15.4 | 26 |
307140001 | 307140002 | M14 | 18 | 2 | 14 | 17.2 tot 17.4 | 17 |
308140001 | 308140002 | M14 | 18 | 2 | 24 | 17.2 tot 17.4 | 28 |
307160001 | 307160002 | M16 | 20 | 2 | 14 | 19.2 tot 19.4 | 17 |
308160001 | 308160002 | M16 | 20 | 2 | 24 | 19.2 tot 19.4 | 28 |
307180001 | 307180002 | M18 | 22 | 2 | 18 | 21.2 tot 21.4 | 21 |
308180001 | 308180002 | M18 | 22 | 2 | 24 | 21.2 tot 21.4 | 28 |
308200001 | 308200002 | M20 | 26 | 2 | 27 | 25.2 tot 25.4 | 31 |
308220001 | 308220002 | M22 | 26 | 2 | 30 | 25.2 tot 25.4 | 34 |
308240001 | 308240002 | M24 | 30 | 2 | 30 | 29.2 tot 29.4 | 34 |
Handmatige installatie:

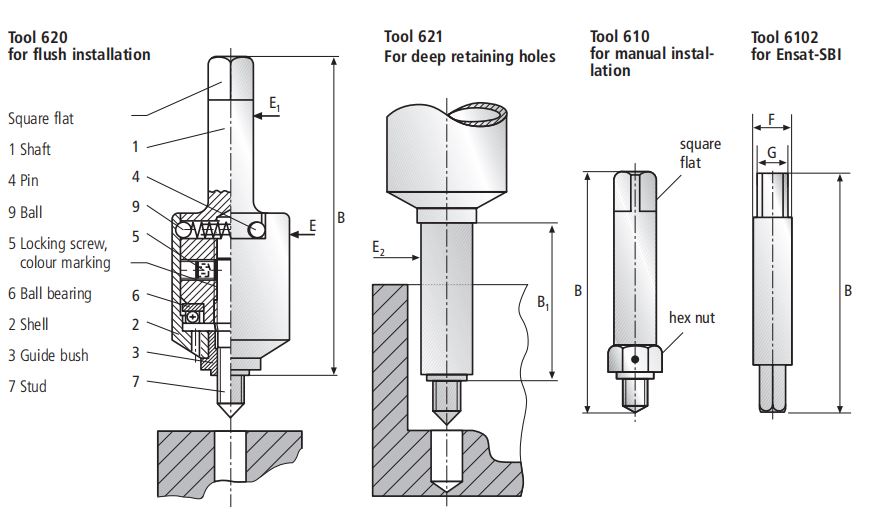

Handmatig rijden vindt plaats met behulp van de aandrijfgereedschappen 620, 621 of 610 en een tapsleutel:
1. Boor het gat: zie pagina 6 voor de juiste diameter, verzink indien nodig.
2. Schroef de Ensat op het aandrijfgereedschap met de snijgleuf of de snijboring naar beneden gericht.
3. Vlieg in de Ensat tot appr. 0,1 - 0,2 mm onder het oppervlak van het werkstuk. Bij het gebruik van gereedschap 620 en 621 moet de draaibare schaal tegen de uitwendig zichtbare aanslagpennen rusten, zodanig dat deze met de pennen rechtsom wordt aangedreven.
Draaigereedschappen:
